超高強度鋼芯軟鋁型線絞線

一、產品名稱:超高強度鋼芯軟鋁型線絞線
二、型號規格:JLRX/G5A
三、產品主要性能:
1. 節能:軟鋁型線的導電率62.5%~63%IACS 或以上,比61%IACS高,輸電時減少能耗,達到輸電時具有節能的效果。
2、導線被架設受力時,把鋁導體應承擔的力,部分或全部轉移給鋼芯,其結果:① 導線的遷移點溫度向較低溫度移動,甚至達到60℃,50℃,40℃或更低遷移點前線膨脹系數也減小; ②遷移點是可控制,當高于遷移點溫度時,熱膨脹系數為11.5×10-6 /℃,弧垂增量較少。即可增容50%~100%時,弧垂仍滿足要求。
3、軟鋁型線導體,仍采用230℃,1h加熱后強度殘存率評定,其殘存率≥95%它比耐熱鋁合金的強度殘存率≥90%更為優良。
4、老線路改造建設時節材: 在無需改造線路和桿塔的情況下,可增容50%以上,甚至能達到增容80%~100%。節約線路改造時的材料和其它相關費用。③新建線路時節約土地:如需建設2條線路時,可簡化成1條線路,節約1條線路,節約投資;或建設時便蘊藏著輸送更大容量的可能。
5、架設施工時,十分簡便;雖然導線在制造時其鋁部已經使全部或大部分的應力已經轉移至鋼芯,只要在導線的端部給予簡單的夾持,鋼芯與鋁線間便不會移動,保持著力學分布狀態;其后的架設施工過程與鋼芯鋁絞線相近。(遠比間隙型導線施工簡單得多。)
6、長壽命:SZ形或T形狀的軟鋁,結構十分緊湊,更耐振。自阻尼性能更優,緊密的型線,減緩了導線的腐蝕速度,大大延長了導線的使用壽命,全周期壽命更長。
7、優良的性價比:導線是采用性能最穩定,最可靠的鋼芯和鋁型線,其價格遠比殷鋼芯、碳纖維、鋁基陶瓷纖維便宜得多。若以輸送容量計,它的價格幾乎和鋼芯鋁絞線相當或更便宜,線路還省去桿塔,基礎、金具投資,其性價比最優。

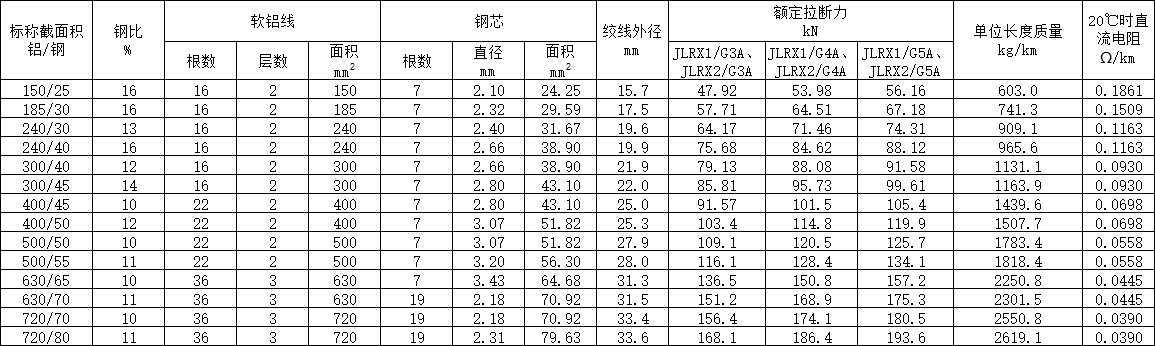

鋼芯軟鋁型線絞線推薦結構尺寸及性能
